Bài 2 trang 73 Chuyên đề Toán 11 Cánh diều

Giải Chuyên đề Toán 11 Bài 2: Đọc và vẽ bản vẽ kĩ thuật đơn giản - Cánh diều

Bài 2 trang 73 Chuyên đề Toán 11: Đọc bản vẽ và khôi phục lại hình dạng của vật thể trong Hình 57, Hình 58.

a) Vật thể: Gá mặt nghiêng;

b) Vật thể: Gá lỗ chữ nhật.

Lời giải:

a) Đọc hai hình chiếu của gá mặt nghiêng ta thấy:

- Hình chiếu đứng có hai phần có kích thước khác nhau. Phần hình thang vuông phía trên có chiều cao 17, chiều rộng 53. Phần đế hình hộp chữ nhật phía dưới có chiều dài 72, chiều cao 9.

- Đối với hình chiếu bằng, ta thấy có hai hình chữ nhật và một khoảng trống 10 ở giữa tương ứng với phần hình thang vuông phía trên; hình chữ nhật bao ngoài tương ứng với phần đế phía dưới.

- Trên hình chiếu đứng có một nét đứt dọc tương ứng với rãnh chữ nhật ở hình chiếu bằng thể hiện phần khuyết trên đế hình hộp.

- Trên hình chiếu đứng còn có một nét đứt ngang tương ứng với chân hình thang vuông phía trên.

Từ đó hình dạng gá mặt nghiêng được biểu diễn như hình sau.

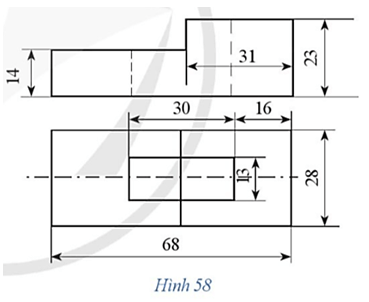

b) Đọc hai hình chiếu của gá lỗ chữ nhật ta thấy:

- Hình chiếu đứng hình chữ L nằm ngang. Chiều dài bao quát 68, chiều cao bao quát 23. Có hai phần: phần nhô cao có chiều dài 31, chiều cao 9; phần đế thấp có chiều cao 14.

- Hình chiếu bằng có hai hình chữ U và một hình chữ nhật rỗng ở giữa. Hình chữ U bên phải tương ứng với phần nhô cao ở hình chiếu đứng; hình chữ U bên trái tương ứng với phần đế thấp.

- Trên hình chiếu đứng có hai nét đứt tương ứng với hình chữ nhật rỗng ở giữa ở hình chiếu bằng thể hiện phần rỗng chữ nhật của gá.

Từ đó hình dạng gá lỗ chữ nhật được biểu diễn như hình sau.
