Bài 10 trang 92 Chuyên đề Toán 11 Chân trời sáng tạo

Giải Chuyên đề Toán 11 Bài tập cuối chuyên đề 3 - Chân trời sáng tạo

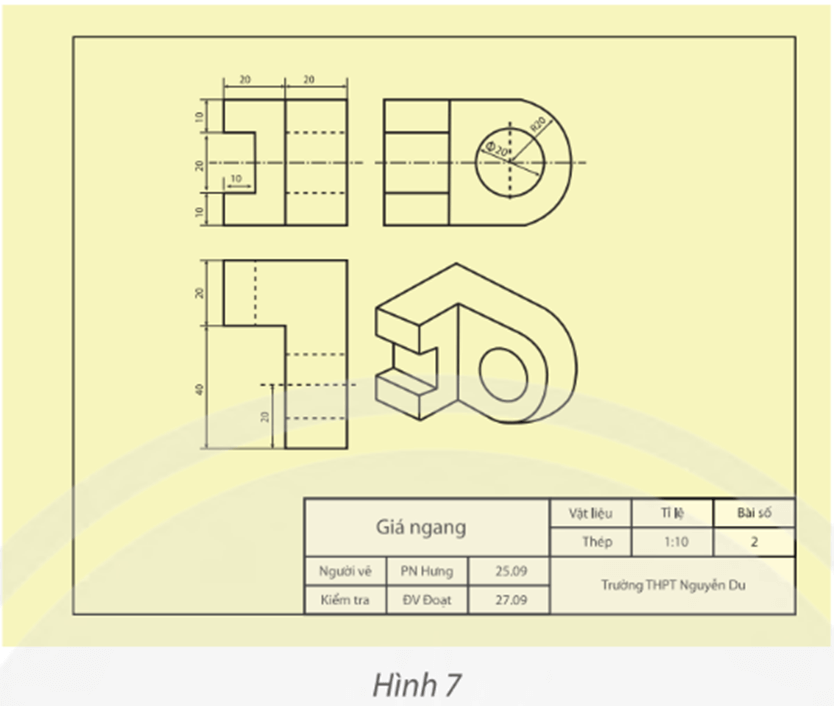

Bài 10 trang 92 Chuyên đề Toán 11: Đọc bản vẽ kĩ thuật trong Hình 7.

– Cho biết tên gọi của bản vẽ và tỉ lệ.

– Liệt kê các loại hình chiếu đã sử dụng.

– Liệt kê kích thước ba chiều của vật và kích thước khối hình học tạo thành.

Lời giải:

– Tên gọi của bản vẽ: Giá ngang.

– Tỉ lệ: 1:10.

– Có hai loại hình chiếu đã sử dụng: Hình chiếu vuông góc và hình chiếu trục đo.

– Liệt kê kích thước ba chiều của vật: chiều dài 60 cm, chiều rộng 40 cm, chiều cao 40 cm.

– Liệt kê kích thước các khối hình học tạo thành:

+ khối trụ rỗng tròn xoay có đường kính 20 cm, chiều cao 20 cm;

+ nửa khối trụ tròn xoay có bán kính 20 cm, chiều cao 20 cm;

+ khối hộp chữ nhật có chiều dài 20 cm, chiều rộng 10 cm, chiều cao 20 cm;

+ khối hộp chữ nhật có chiều dài 20 cm, chiều rộng 20 cm, chiều cao 40 cm;

+ nửa khối trụ rỗng tròn xoay có bán kính 20 cm, chiều cao 20 cm.
