Luyện tập 5 trang 59 Chuyên đề Toán 11

Giải Chuyên đề Toán 11 Bài 11: Hình chiếu vuông góc và hình chiếu trục đo - Kết nối tri thức

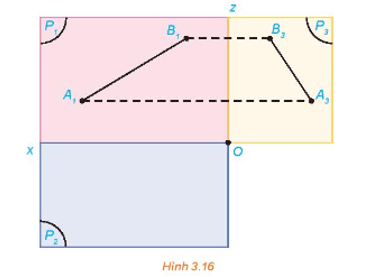

Luyện tập 5 trang 59 Chuyên đề Toán 11: Hình 3.16 thể hiện hình chiếu đứng và hình chiếu cạnh của một đoạn thẳng AB trong không gian. Xác định hình chiếu bằng của đoạn thẳng đó.

Lời giải:

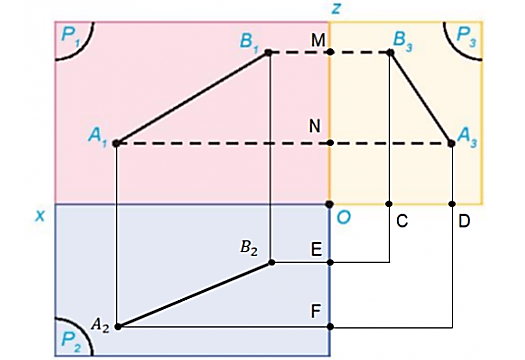

Hình chiếu bằng của đoạn thẳng AB có hai đầu mút là hình chiếu bằng A₂ của A và hình chiếu bằng B₂ của B.

+ Để xác định A₂ ta làm như sau:

- Qua điểm A­₃ vẽ đường thẳng vuông góc với Ox tại D và trên tia đối của tia Oz lấy điểm F sao cho OD = OF.

- Vẽ đường thẳng qua A₁ vuông góc với Ox, vẽ đường thẳng qua F vuông góc với Oz, hai đường thẳng này cắt nhau tại A₂.

+ Tương tự xác định B₂.

+ Nối A₂ và B₂ ta nhận được hình chiếu bằng của đoạn thẳng AB.
