Trong Hình 2.6 khi cuộn dây của relay chưa có dòng điện trang 48 Chuyên đề Vật lí 11

Giải Chuyên đề Vật Lí 11 Bài 2: Thiết bị đầu ra - Cánh diều

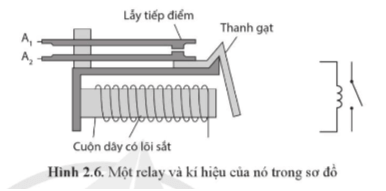

Câu hỏi 3 trang 48 Chuyên đề Vật Lí 11: Trong Hình 2.6, khi cuộn dây của relay chưa có dòng điện, các tiếp điểm A₁, A₂ tiếp xúc nhau hay không tiếp xúc nhau?

Lời giải:

Khi cuộn dây của relay chưa có dòng điện, các tiếp điểm A₁, A₂ không tiếp xúc nhau, vì khi chưa có dòng điện thì cuộn dây chưa trở thành nam châm điện, khi đó nó không tác dụng lực từ lên thanh gạt. Chỉ khi có dòng điện chạy qua cuộn dây, biến cuộn dây thành nam châm điện, nam châm điện tác dụng lực từ, hút thanh gạt về phía của nó, thanh gạt nâng tiếp điểm A₂ lên, khi đó các tiếp điểm mới tiếp xúc nhau.
