Vẽ sơ đồ logic của hàm y = (x1 + x2) + x3. Sử dụng kí hiệu logic trong Hình 21.6

Giải Công nghệ 12 Bài 21: Tín hiệu số và các cổng logic cơ bản - Kết nối tri thức

Luyện tập trang 114 Công nghệ 12: Vẽ sơ đồ logic của hàm y = (x1 + x2) + x3. Sử dụng kí hiệu logic trong Hình 21.6.

Lời giải:

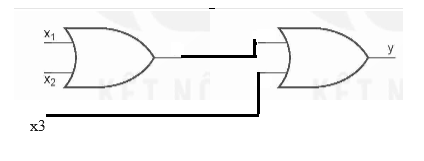

Vẽ sơ đồ logic của hàm y = (x1 + x2) + x3
