Lý thuyết Công nghệ 9 Bài 2: Vật liệu điện dùng trong lắp đặt mạng điện trong nhà (hay, chi tiết)
Lý thuyết Công nghệ 9 Bài 2: Vật liệu điện dùng trong lắp đặt mạng điện trong nhà (hay, chi tiết)
• Nội dung chính
- Vật liệu điện thường dùng trong lắp đặt mạng điện.
- Cách sử dụng một số vật liệu điện thông dụng.
I. Dây dẫn điện
1. Phân loại
Có nhiều loại dây dẫn cách điện:
• Dựa vào vỏ cách điện, dây dẫn điện được chia thành dây dẫn trần và dây dẫn bọc cách điện.
• Dựa vào số sợi của lõi có 1 lõi, dây nhiều lõi , dây lõi 1 sợi và lõi nhiều sợi.
• Mạng điện trong nhà thường sử dụng loại dây dẫn điện được bọc cách điện.
2. Cấu tạo dây dẫn điện được bọc cách điện
- Gồm 2 phần: Lõi và vỏ cách điện.
• Lõi dây: Thường được làm bằng đồng hoặc nhôm. Được chế tạo thành 1 sợi hoặc nhiều sợi bện với nhau.
• Vỏ cách điện:
◦ Gồm 1 hoặc nhiều lớp.
◦ Thường bằng cao su, chất cách điện tổng hợp (PVC).
• Vỏ bọc cơ học: Chống va đập cơ học, ảnh hưởng của độ ẩm nước và các chất hóa học.
3. Sử dụng dây dẫn điện
• Phải sử dụng dây dẫn tuân theo thiết kế của mạng điện.
• Kí hiệu của dây dẫn bọc cách điện là: M(n x F).
+ M là lõi đồng.
+ n là số lõi dây.
+ F là tiết diện của lõi dây (mm2).
• Trong quá trình sử dụng cần chú ý:
◦ Thường xuyên kiểm tra vỏ cách điện của dây dẫn để tránh gây ra tai nạn điện cho người sử dụng.
◦ Đảm bảo an toàn khi sử dụng dây dẫn điện nối dài( dây dẫn có phích cắm điện).
II. Dây cáp điện
- Cáp điện bao gồm 1 hoặc nhiều lõi dây dẫn được bọc cách điện, bên ngoài là vỏ bảo vệ mềm.
- Cáp điện của mạng điện trong nhà là loại cáp 1 pha, điện áp thấp, 1 lõi hoặc 2 lõi.

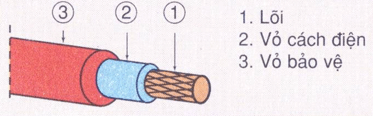

1. Cấu tạo
Trong đó:
• 1. Lõi cáp: Bằng đồng (hoặc nhôm), gồm một lõi hoặc nhiều lõi.
• 2. Vỏ cách điện: Bằng cao su tự nhiên, cao su tổng hợp, PVC.
• 3. Vỏ bảo vệ: Được chế tạo cho phù hợp với các môi trường lắp đặt cáp khác nhau.
Một số loại dây cáp điện
Tên gọi | Cấu tạo | Phạm vi sử dụng |
Cáp 1 lõi | Có thể sử dụng mỗi cáp cho 1 dây pha hoặc 1 dây trung tính | |
Cáp 2 lõi | Có thể sử dụng 1 cáp cho pha( 1 lõi dây pha, 1 lõi dây trung tính) |
3. Sử dụng cáp điện
• Với mạng điện trong nhà, cáp được dùng để lắp đặt đường dây hạ áp dẫn điện từ lưới điện phân phối gần nhất đến mạng điện trong nhà.
• Cáp được gọi tên theo chất cách điện.
III. Vật liệu cách điện
• Khái niệm: Vật liệu cách điện là vật liệu không cho dòng điện đi qua.
• Ý nghĩa: Đảm bảo cho dòng điện làm việc hiệu quả, an toàn cho người và mạng điện.
• Yêu cầu:
◦ Độ cách nhiệt cao.
◦ Chịu nhiệt tốt.
◦ Chống ẩm tốt.
◦ Có độ bền cơ học cao.
• Ví dụ: Pu li sứ, vỏ đui đèn, vỏ cầu chì, ống luồn dây dẫn, ...
