I. MỤC TIÊU

1. Kiến thức

Sau bài học này, HS sẽ:

- Trình bày được cấu trúc, nguyên lí hoạt động của hệ thống cảnh báo tự động sử dụng vi điều khiển.

2. Năng lực

Năng lực chung:

- Năng lực tự học: Có thể tự tìm tòi, mở rộng các kiến thức vè hệ thống cảnh báo tự động qua liên hệ các nội dung bài học với thực tiễn và các học liệu khác.

- Năng lực giao tiếp hợp tác: Thảo luận nhóm, tiếp thu sự góp ý và hỗ trợ thành viên trong nhóm khi tìm hiểu về cảnh báo tự động sử dụng vi điều khiển.

- Năng lực giải quyết vấn đề: Xác định được và biết tìm hiểu các thông tin liên quan đến hệ thống cảnh báo tự động sử dụng vi điều khiển.

Năng lực công nghệ: Hiểu và trình bày được cấu trúc, nguyên lí hoạt động của các hệ thống cảnh báo tự động sử dụng vi điều khiển.

3. Phẩm chất

- Chăm chỉ và trách nhiệm: Tích cực học tập, nghiên cứu, hoàn thành các nhiệm vụ được giao.

II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU:

1. Đối với giáo viên:

- Máy chiếu, máy tính, màn hình hiển thị, hoặc ti vi.

- Hình vẽ và tranh ảnh trong SGK.

- SGK, SGV Chuyên đề học tập Công nghệ 12 – Công nghệ Điện – Điện tử.

2. Đối với học sinh:

- HS cả lớp: Hình vẽ liên quan đến nội dung bài học và các dụng cụ học tập theo yêu cầu của GV; SGK Chuyên đề học tập Công nghệ 12 – Công nghệ Điện – Điện tử.

III. TIẾN TRÌNH DẠY HỌC

A. HOẠT ĐỘNG KHỞI ĐỘNG

a. Mục tiêu: Giúp HS tạo tâm thế sẵn sàng học tập và gợi mở nhu cầu nhận thức, kích thích sự tò mò hứng thú của HS trong việc tìm hiểu chức năng hoạt động của hệ thống cảnh báo tự động.

b. Nội dung: GV sử dụng câu hỏi của phần dẫn nhập trong SGK để thu hút sự chú ý của HS vào bài học.

c. Sản phẩm học tập: Câu trả lời của HS về các các tình huống trong hình. GV gợi ý HS trả lời.

d. Tổ chức thực hiện:

Bước 1: GV chuyển giao nhiệm vụ học tập

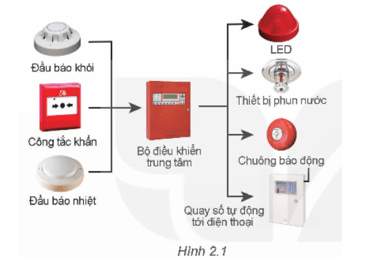

- GV chiếu hình 2.1 (SGK – tr8) cho HS quan sát và yêu cầu trả lời nội dung Khởi động (SGK – tr8)

Quan sát Hình 2.1 và cho biết hệ thống có chức năng gì và hoạt động như thế nào?

Bước 2: HS thực hiện nhiệm vụ học tập

- HS vận dụng hiểu biết, kinh nghiệm của bản thân, suy nghĩ và trả lời câu hỏi.

- GV hướng dẫn, hỗ trợ HS (nếu cần thiết).

Bước 3: Báo cáo kết quả hoạt động và thảo luận

- GV mời đại diện HS trả lời câu hỏi.

- GV yêu cầu HS khác nhận xét, bổ sung (nếu có).

Gợi ý trả lời:

1) Thiết bị thu nhận tín hiệu (đầu báo khói, đầu báo nhiệt) có thể phát hiện có khói hoặc quá nhiệt trong khu vực cần cảnh báo.

2) Công tắc nhấn giúp con người có thể nhấn, phát tín hiệu báo động thủ công.

3) Bộ điều khiển trung tâm xử lí tín hiệu thu được và ra lệnh điều khiển các thiết bị khi có cháy như: bật đèn led và chuông báo động, bật thiết bị phun nước tự động để dập cháy, quay số tự động tới điện thoại của chủ nhà hoặc người có trách nhiệm.

Bước 4: Đánh giá kết quả, thực hiện nhiệm vụ học tập

- GV đánh giá, nhận xét, chuẩn kiến thức.

- GV dẫn dắt vào bài học mới: Hệ thống cảnh báo tự động sử dụng vi điều  khiển trong hình 2.1 được chia thành các khối đảm nhiệm các vai trò khác nhau. Để hiểu rõ hơn về các hệ thống này ta vào bài học ngày hôm nay – Bài 2: Hệ thống cảnh báo tự động sử dụng vi điều khiển.

B. HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC

Hoạt động 1. Tìm hiểu về hệ thống cảnh báo tự động

a. Mục tiêu: HS hiểu cấu trúc hệ thống cảnh báo tự động.

b. Nội dung: GV sử dụng các câu hỏi khám phá, yêu cầu HS quan sát hình ảnh, đọc thông tin trong SGK và trả lời câu hỏi.

c. Sản phẩm: HS hiểu và trình bày được cấu trúc hệ thống cảnh báo tự động.

d. Tổ chức thực hiện:

HOẠT ĐỘNG CỦA GV - HS

DỰ KIẾN SẢN PHẨM

*Nhiệm vụ 1: Tìm hiểu khối cảm biến. Bước 1: GV chuyển giao nhiệm vụ học tập - GV yêu cầu HS thảo luận theo nhóm đôi, nghiên cứu SGK và trả lời nội dung Khám phá (sgk tr.8) Quan sát hình 2.2 và cho biết các chức năng cơ bản của khối điều khiển trung tâm trong một hệ thống cảnh báo tự động. - GV yêu cầu HS hoạt động nhóm bốn, thảo luận về khối cảm biến thông qua các nhiệm vụ sau: 1. Em hãy nêu nhiệm vụ của khối cảm biến. 2. Hãy nêu cấu tạo, nguyên lí hoạt động của các loại cảm biến phổ biến: a) Cảm biến phát hiện nhiệt. b) Cảm biến phát hiện khói. c) Cảm biến phát hiện chuyển động PIR d) Cảm biến phát hiện mở cửa.

I. Cấu trúc hệ thống cảnh báo tự động 1. Khối cảm biến - Nhiệm vụ: cung cấp thông tin về môi trường cần giám sát bằng việc biến đổi các đại lượng vật lí cần đo như nhiệt độ, nồng độ khói,.. thành tín hiệu thông qua các cảm biến. a) Cảm biến phát hiện nhiệt. - Phổ biến là loại cảnh báo nhiệt cố định sử dụng thanh lưỡng kim: - Cấu tạo: + Một tiếp điểm để gắn thanh lưỡng kim + Mộ bộ thu nhiệt có lỗ thông hơi. - Nguyên lí hoạt động: + Ở điều kiện bình thường tiếp điểm mở (hình b) + Nhiệt độ cao, thanh lưỡng kim bị uốn cong làm đóng tiếp điểm. (hình c)

................................

................................

................................
