Cách tính điện trở tương đương của đoạn mạch nối tiếp, mạch song song, mạch cầu

---

---

Bài viết Cách tính điện trở tương đương của đoạn mạch nối tiếp, mạch song song, mạch cầu với phương pháp giải chi tiết giúp học sinh ôn tập, biết cách làm bài tập Cách tính điện trở tương đương của đoạn mạch nối tiếp, mạch song song, mạch cầu.

Cách tính điện trở tương đương của đoạn mạch nối tiếp, mạch song song, mạch cầu

A. Phương pháp & Ví dụ

    - Mạch điện mắc nối tiếp các điện trở: R = R₁ + R₂ + ... + R_n

    - Mạch điện mắc song song các điện trở:

    + Nếu có 2 điện trở:

    + Nếu có n - R₀ giống nhau:

    - Mạch điện trở phức tạp có đoạn nối tắt (dây nối không điện trở) thì:

    + Đồng nhất các điểm cùng điện thế (chập mạch).

    + Vẽ lại sơ đồ lí thuyết và thực hiện tính toán theo sơ đồ.

    - Trong trường hợp đoạn mạch có cấu tạo đối xứng, có thể lí luận dựa vào sự đối xứng để định các điểm đồng nhất về điện thế.

    Trường hợp đặc biệt

    Mạch cầu cân bằng:

    Ta bỏ R₅ hoặc chập 2 điểm M và N lại và vẽ lại mạch như một trong 2 hình sau:

    Mạch cầu không cân bằng:

    Ta chuyển từ mạch tam giác sang mạch hình sao hoặc ngược lại.

Ví dụ 1:Cho đoạn mạch điện như hình vẽ. Trong đó R₁ = 10Ω, R₂ = 6Ω, R₃ = 2Ω, R₄ = 2Ω, R₅ = 4Ω. Tính điện trở tương đương của đoạn mạch đó.

Hướng dẫn:

    + Vì R₃ và R₅ mắc nối tiếp nên ta có: R₃₅ = R₃ + R₅ = 6Ω

    + Vì R₄ mắc song song với R₃₅ nên:

    + Vì R₁ mắc nối tiếp với R₃₄₅ nên: R₁₃₄₅ = R₁ + R₃₄₅ = 10 + 1,5 = 11,5Ω

    + Vì R₂ mắc song song với R₁₃₄₅ nên:

Ví dụ 2:Cho đoạn mạch điện như hình vẽ. Trong đó R₁ = 6Ω, R₂ = 2Ω, R₃ = 3Ω. Tính điện trở tương đương của đoạn mạch đó.

Hướng dẫn:

    + Gọi M là điểm nối giữa điện trở R₂ và R₃. M và A nối trực tiếp với nhau nên M trùng với A.

    + Gọi N là điểm nối giữa điện trở R₁ và R₂. N và B nối trực tiếp với nhau nên N trùng với B.

    Mạch điện được vẽ lại như sau:

    + Vì (R₁ // R₂ // R₃) nên:

Ví dụ 3: Cho đoạn mạch điện như hình vẽ. Trong đó R₁ = 15Ω, R₂ = 10Ω, R₃ = 10Ω, R₄ = 10Ω. Tính điện trở tương đương của đoạn mạch đó.

Hướng dẫn:

    + Gọi M là điểm nối giữa điện trở R₂ , R₃ và R₄.

    Mạch điện được vẽ lại như sau:

    + Vì (R₃ // R₄) nên:

    + Vì (R₂ nt R₃₄) nên:

    + Vì (R₁ // R₂₃₄) nên:

Ví dụ 4: Ba điện trở R₁ = 1Ω, R₂ = 2Ω, R₃ = 3Ω. Hỏi có bao nhiêu cách mắc các điện trở này với nhau? Tìm điện trở tương đương trong mỗi trường hợp.

Hướng dẫn:

    Các cách mắc 3 điện trở R₁, R₂, R₃ là:

    – [R₁ nt R₂ nt R₃]: Rtđ = R₁ + R₂ + R₃ = 1 + 2 + 3 = 6Ω.

    – [R₁ // R₂ // R₃]:

    – [R₁ nt (R₂ // R₃)]:

    – [R₁ // (R₂ nt R₃)]:

    – [R₂ nt (R₁ // R₃)]:

    – [R₂ // (R₁ nt R₃)]:

    – [R₃ nt (R₁ // R₂)]:

    – [R₃ // (R₁ nt R₂)]:

    Vậy: Có 8 cách mắc 3 điện trở R₂, R₁, R₃ như trên.

Ví dụ 5: Dây dẫn có điện trở R = 144 Ω. Phải cắt dây ra bao nhiêu đoạn bằng nhau để khi mắc các đoạn đó song song nhau, điện trở tương đương là 4Ω?

Hướng dẫn:

    Điện trở của mỗi đoạn dây sau khi cắt là:

    Điện trở tương đương của n đoạn dây giống nhau mắc // :

Ví dụ 6: Có hai loại điện trở R₁ = 3Ω, R₂ = 5Ω. Hỏi phải cần mỗi loại mấy cái để khi ghép nối tiếp, chúng có điện trở tương đương là 55Ω?

Hướng dẫn:

    Gọi x là số điện trở R₁, y là số điện trở R₂ cần dùng: x, y nguyên, dương.

    – Điện trở tương đương khi hệ ghép nối tiếp:

    – Vì y nguyên, dương nên: 11 – 0,6x ≥ x ⇒ x ≤ 18,3.

    • x = 0 ⇒ y = 11: mạch gồm 11 điện trở R₂ ghép nối tiếp.

    • x = 5 ⇒ y = 8 : mạch gồm 5 điện trở R₁ và 8 điện trở R₂ ghép nối tiếp.

    • x = 10 ⇒ y = 5: mạch gồm 10 điện trở R₁ và 5 điện trở R₂ ghép nối tiếp.

    • x = 15 ⇒ y = 2: mạch gồm 15 điện trở R₁ và 2 điện trở R₂ ghép nối tiếp.

Ví dụ 7: Cho mạch điện như hình vẽ. Biết R₁ = R₃ = 2Ω, R₂ = R₅ = 4Ω, R₄ = 5Ω. Tính điện trở tương đương của mạch.

Hướng dẫn:

    + Ta có: mạch cầu không cân bằng.

    + Trước tiên ta chuyển mạch có dạng tam giác AMN thành mạch hình sao.

    Với:

    + Mạch điện được vẽ lại đẩy đủ hình.

    Ta có:

    + Lại có:

    + Vậy điện trở tương đương của mạch là:

B. Bài tập

Bài 1. Tính điện trở tương đương của những đoạn mạch điện hình bên, biết rằng các điện trở đều bằng nhau và bằng R = 12Ω

Lời giải:

    a) Hình 1: Vì R₁ và R₂ mắc nối tiếp nên ta có: R_tđ = R₁ + R₂ = 24 Ω

    b) Hình 2: Vì R₂ và R₃ mắc nối tiếp nên ta có: R₂₃ = R₂ + R₃ = 24 Ω

    + Vì R₁ mắc song song với R₂₃ nên:

    c) Hình 3 : Vì R₂ và R₃ mắc nối tiếp nên ta có: R₂₃ = R₂ + R₃ = 24 Ω

    + Vì R₁ mắc song song với R₂₃ nên:

    + Vì R mắc nối tiếp với R_1-23 nên: R_tđ = R + R_1-23 = 12 + 8 = 20Ω

Bài 2. Hai dây dẫn, khi mắc nối tiếp có điện trở lớn gấp 6,25 lần khi mắc song song. Tính tỉ số điện trở của hai dây.

Lời giải:

    Ta có:

Bài 3. Có hai loại điện trở 5Ω và 7Ω. Tìm số điện trở mỗi loại sao cho khi ghép nối tiếp ta được điện trở tổng cộng là 95Ω với số điện trở nhỏ nhất.

Lời giải:

    Gọi x và y lần lượt là số điện trở loại 5Ω và 7Ω (với x và y là các số nguyên không âm)

    + Theo đề ra ta có: 5x + 7y = 95

    + Vì x ≥ 0 ⇒ ⇒ y ≤ 13,6(*)

    + Để x là số nguyên không âm thì y phải là bội của 5 hoặc y = 0 và thỏa mãn điều kiện (*). Vậy: y = 0 thì x = 19; hoặc y = 5 thì x = 12; hoặc y = 10 thì x = 5

    Vì tổng số điện trở nhỏ nhất nên chọn x = 5 và y = 10. Vậy phải cần ít nhất 5 điện trở loại 5Ω và 10 điện trở loại 7Ω.

Bài 4. Cho mạch điện như hình vẽ. Biết R₁ = R₃ = 2Ω, R₂ = R₅ = 4Ω, R₄ = 4Ω. Tính điện trở tương đương của mạch

Lời giải:

    Ta có: mạch cầu cân bằng nên dòng điện qua R5 bằng 0 nên bỏ đoạn R5 đi ta có mạch (R₁ nt R₂)// (R₃ nt R₄).

    Ta có: R₁₂ = R₁ + R₂ = 2 + 4 = 6, R₃₄ = R₃ + R₄ = 2 + 4 = 6

    Vậy điện trở tương đương của mạch:

C. Bài tập tự luyện

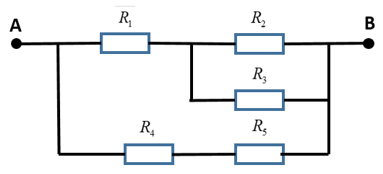

Bài 1: Cho mạch điện như hình vẽ: R₁ = 1Ω, R₂= R₃ = 2 Ω, R₄ = 0,8 Ω. Hiệu điện thế U_AB = 6V. Tìm điện trở tương đương của mạch?

Bài 2: Cho mạch điện như hình vẽ. Cho biết:

R₁ = 4Ω, R₂= R₅ = 20Ω, R₃ = R₆ = 12Ω, R₄ = R₇ = 8Ω

Tìm điện trở tương đương R_AB của mạch?

Bài 3: Cho mạch điện như hình. U = 6V; R₁ = R₂ = R₃ = R₄ = R₅ = 5Ω; R₆ = 6Ω

U = 6V; R₁ = R₂ = R₃ = R₄ = R₅ = 5Ω; R₆ = 6Ω. Tính hiệu điện thế hai đầu điện trở R₄.

Bài 4: Cho mạch điện như hình.

R₁ = 8Ω, R₂= 3Ω, R₃ = 5Ω, R₄ = 4Ω, R₅ = 6Ω, R₆ = 12Ω, R₇ = 24Ω.

Cường độ dòng điện qua mạch chính là I = 1A. Tính hiệu điện thế hai đầu mạch và hiệu điện thế hai đầu điện trở R₃.

Bài 5: Cho mạch điện có: R₁ = R₃ = 6Ω, R₂= 4Ω. Hãy tính điện trở tương đương.

Bài 6: Cho mạch điện như sơ đồ, biết R₁ = 2Ω, R₂= 4Ω, R₃ = 6Ω. Hãy tính điện trở tương đương

Bài 7: Cho mạch điện như hình vẽ: R₁ = R₂ = 4Ω, R₃ = 6Ω, R₄ = 3Ω, R₅ = 10Ω, U = 24V

Tính điện trở tương đương của đoạn mạch AB và cường độ dòng điện qua từng điện trở.

Bài 8: Cho mạch điện như hình vẽ.

R₁ = 2,4Ω, R₂= 14Ω, R₃ = 4Ω, R₄ = R₅ = 6Ω, I₃ = 2A. Tính điện trở tương đương của đoạn mạch AB.

Bài 9: Cho mạch điện như hình vẽ:

U_AB = 18V, R₁ = R₂= R₃ = 6Ω, R₄ = 2Ω. Tính điện trở tương đương của đoạn mạch AB.

Bài 10: Cho một doạn mạch như hình vẽ. Biết rằng R₁ = 1Ω, R₂= 20Ω, R₃ = 5Ω, R₄ = R₅ = 10Ω. Hãy tính điện trở tương đương của đoạn mạch?
