Trắc nghiệm Định luật Ôm cho đoạn mạch nối tiếp và song song chọn lọc, có đáp án

---

---

Với Trắc nghiệm Định luật Ôm cho đoạn mạch nối tiếp và song song có lời giải chi tiết sẽ giúp học sinh ôn tập, biết cách làm Trắc nghiệm Định luật Ôm cho đoạn mạch nối tiếp và song song.

Trắc nghiệm Định luật Ôm cho đoạn mạch nối tiếp và song song chọn lọc, có đáp án

Câu 1: Cho mạch điện như hình vẽ: R₁ = 10Ω, R₂ = 6Ω, R₃ = 2Ω, R₄ = 3Ω, R₅ = 4Ω. Cường độ dòng điện qua R₃ là 0,5A.

Tính cường độ dòng điện qua R₂ ?

A. 3A.           B. 2,5 A.

C. 3,5 A.           D. 2A.

Lời giải:

R₃₅ = R₃ + R₅ = 2 + 4 = 6Ω

→ U₃₅ = U₄ = I₃.R₃₅ = 0,5.6 = 3V.

I₃ = I₅ = 0,5A,

→ I₁ = I₃ + I₄ = 0,5 + 1 = 1,5A.

U₁ = I₁.R₁ = 1,5.10 = 15V;

U_AB = U₁ + U₃₅ = 15 + 3 = 18V

Câu 2: Cho mạch điện như hình vẽ. Trong đó R₁ = 8 Ω; R₃ = 10 Ω; R₂ = R₄ = R₅ = 20 Ω; I₃ = 2 A. Tính U_AB ?

A. 150 V.           B. 100 V.

C. 130 V.           D. 160 V.

Lời giải:

R₄ nt (R₂ // (R₃ nt R₅)) // R₁.

R₃₅ = R₃ + R₅ = 30 Ω;

R₄₂₃₅ = R₄ + R₂₃₅ = 32 Ω;

I₃ = I₅ = I₃₅ = 2 A

U₃₅ = U₂ = U₂₃₅ = I₃₅R₃₅ = 60 V;

U₄₂₃₅ = U₁ = U_AB = I₄₂₃₅.R₄₂₃₅ = 160 V. Chọn D.

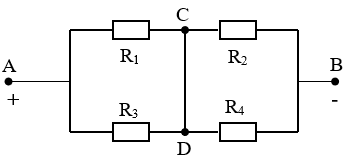

Câu 3: Cho mạch điện như hình vẽ.

U_AB = 75V, R₂ = 2R₁ = 6Ω, R₃ = 9Ω.

Khi cường độ qua CD là 2A thì R₄ có giá trị xấp xỉ bằng

A. 150 Ω          B. 10 Ω

C. 130 Ω          D. 5 Ω

Lời giải:

U_AC = I.R₁₃ ⇒

U_CB = U_AB – U_AC

Khi I_CD = 2A. Tại C, ta có:

    + Trường hợp 1: I₁ = I₂ + I_CD

⇔ 56,26R₄ + 337,5 = 91,5R₄ + 27 ⇔ 35,25R₄ = 310,5 ⇒ R₄ = 8,81Ω

    +Trường hợp 2: I₁ + I_CD = I₂

⇔ 72,75R₄ + 364,5 = 75R₄ ⇔ 2,25R₄ = 364,5 ⇒ R₄ = 162Ω. Chọn B.

Câu 4: Cho mạch điện như hình vẽ: R₁ = 15Ω, R₂ = R₃ = R₄ = 10Ω, dòng điện qua CB có cường độ là 3A. Tìm U_AB.

A. 15 V.           B. 20 V.

C. 30 V.           D. 35 V.

Lời giải:

Mạch điện được vẽ lại như sau:

Áp dụng qui tắc nút mạng, tại C ta có: I_CB = I₁ + I₃ = 3 (1)

mà:

Hiệu điện thế hai đầu R₃:

Cường độ dòng điện qua R₄:

Điện trở tương đương của R₂, R₃, R₄:

Thay (2) và (3) vào (1):

Chọn C.

Câu 5: Cho đoạn mạch như hình vẽ: R₁ = 22,5Ω, R₂ = 12Ω, R₃ = 5Ω, R₄ = 15Ω, U_AB = 12V. Tính cường độ dòng điện qua R₄ ?

A. 0,15 A.          B. 0,2 A.

C. 0,1 A.          D. 0,08 A.

Lời giải:

Mạch điện được vẽ lại như sau:

R₃₄ = R₃ + R₄ = 5 + 15 = 20Ω;

→ R_AB = R₁ + R₂₃₄ = 22,5 + 7,5 = 30Ω

Chọn A.
